概要

      SX-1X系列顯示儀表是以Amel的AT89C或AT90S系列單片機為多功能系列儀表。配用有標準信號或非標準信號輸出的液位、溫度、壓力、流量變送器,在多種通用及軟件的支持下，能對這些參數進行測量、運算、顯示、報警。應用于生物化工、石油、治金、輕工、電力、食品、醫藥等部門。

      SX-1X系列顯示儀表的主要特點:顯示方式多種多樣。有單、雙數字顯示、單、雙光柱顯示、三光柱顯示及單光柱數字、雙光柱+數字顯示等。

      顯示內容靈活。如對液位測量時，既可以百分比顯示，也可直接顯示被測液位的高度或容星、重量等。在雙回路輸入型儀表中，能對兩路輸入?yún)?shù)進行運算，并對運算結糶進行顯ボ、控制?？捎糜谛鑼ξ徊睢夭罴捌渌鼮閺?fù)雜的控制之中。

      支持多機網絡通訊，有RS-232、RS-422、RS-485等多種通訊協議供用戶選擇可實現多臺儀表與一臺(或)多臺計算機或編程器通訊參數設定使用串行 EPROM存儲信息,斷電后數據保存(40年以上)，具有可修改、不丟失。直觀、方便的特點。在有光柱顯示的儀表中，設定參數以游標方式顯示。有多種標準模擬暈輸出可供選擇，其報警輸出有上下限第一根警、第二報警(越位報警)等。有交流220V、直流24V兩種供電方式，以及有無直流24V饋電輸出等型號以供用戶選擇。

      有二種外形尺寸(160x80、80×160、96×96)以供用戶選擇。

      有遷移功能。我廠生產的UQK-92系列、BP-800系列等以及其它的傳感器、變送器等均可與SX-1X系列顯示儀表配套使用。

1、單回路輸入型單回路輸入型按顯示方式分，有單光柱顯示(SX-11A)型、單數字顯示(SX-11B)型光柱+數字顯示(SX-11C)型等3種。

2、雙回路輸入型雙回路輸入型按顯示方式分，有下面3種

      （一）雙路單顯(SX-ISA/ISB/ISC)

      有單光柱、單數字及數字+光柱三種顯示方式

      該類儀表能對輸入量A和輸入量B進行運算，并對運算結果(A&B)進行顯示、控制。通過儀表面板上的按鍵可選擇顯示的內容為A、或B或A&B。

      （二）雙路雙顯

      SX-12D/12E/I2F型

      有雙光柱、雙數字及雙光柱+數字三種顯示方式能對兩路輸入量分別進行顯示、控制。

      SX-1SD/ISE型有雙光柱、雙數字二種顯示方式。

      為運算型，同雙路單顯，但能同時選擇顯示兩種信號

      （三）雙路三顯(SX- ISF/ISG)

      有雙光柱+數字、三光柱二種顯示方式。

      為運算型，同雙路單顯，A、B、及A&B能同時顯示

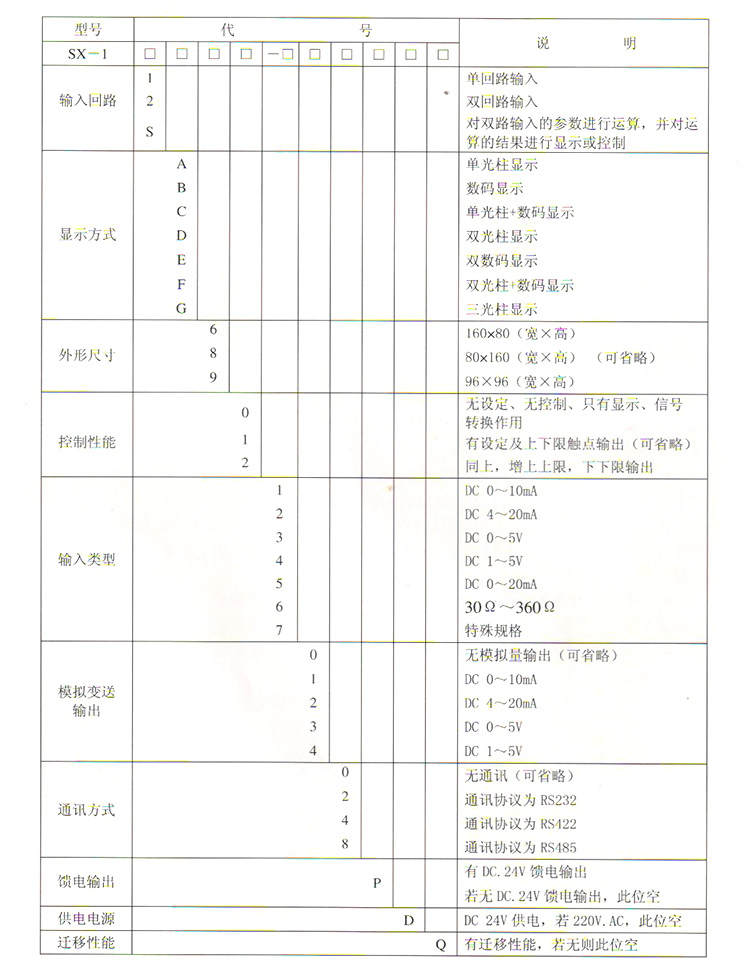

3、型號的選用參見表11-1

    主要技術性能

1. 輸入回路及信號

    見型號表

2. 測量精度

    ±0.2%FS

3. 顯示

    顯示方式

    見型號表“顯示方式”欄

    光柱顯示

    線數：101線

    精度：±0.25線

    數字顯示

    位數：4位

    精度：±0.25字

4.采樣速率

    100次/秒

5.控制方式

    設定上下限(包括上上限、下下限)由面板上的觸摸按健數字設定(數字型)或由面板上的光柱游標設定(光柱型)

    報警輸出繼電器觸點輸出,LED指示

    觸點容量220VAC5A30VDC5A

    觸點形式常開

6.模擬變送輸出

    DC 0-10MA負載電阻0~5009

    DC4~20mA負載電阻0~30092

    DC 0-5V負載電阻250KΩ

    DC I<-5V負載電阻250K2

    DC 0--20MA負載電阻0~3002

7.通訊輸出

    通訊方式RS-232,RS422、RS485

    波特率300~9600bp/s(內部參數設定)

8.饋電輸出

    DC 24V   負載≤30mA

9.工作條件

    環境溫度0~+40°℃

    相對濕度<85%

    工作電源：220VAC±15%

    頻率50Hz±5%或DC.24V±2V

    工作方式：連續工作

10.電源功耗

11.安裝方式盤裝

12.重量約0.65k

13.外形尺寸(寬×高×深)

    8型:80×160×110mm(寬×高×深)

    6型:160×80×110mm(寬×高×深)

    9型:96×96×120mm(寬×高×深)

14.開孔尺寸(寬×高×深)8型:75+1×150+1mm2(寬×高)

訂貨須知

    1.必須寫明型號、規格及數量。

    2.若數字顯示型儀表,需注明顯示內容,若無要求,按百分比(%)發貨。

    3.若需對雙輸入信號的運算結果進行顯示或控制的,需提供運算公式:若無公式,則應提供經驗數據。

    4.有信號遷移要求的,應提供相應遷移數據。

    5.本廠接受用戶特殊規格訂貨

附圖表

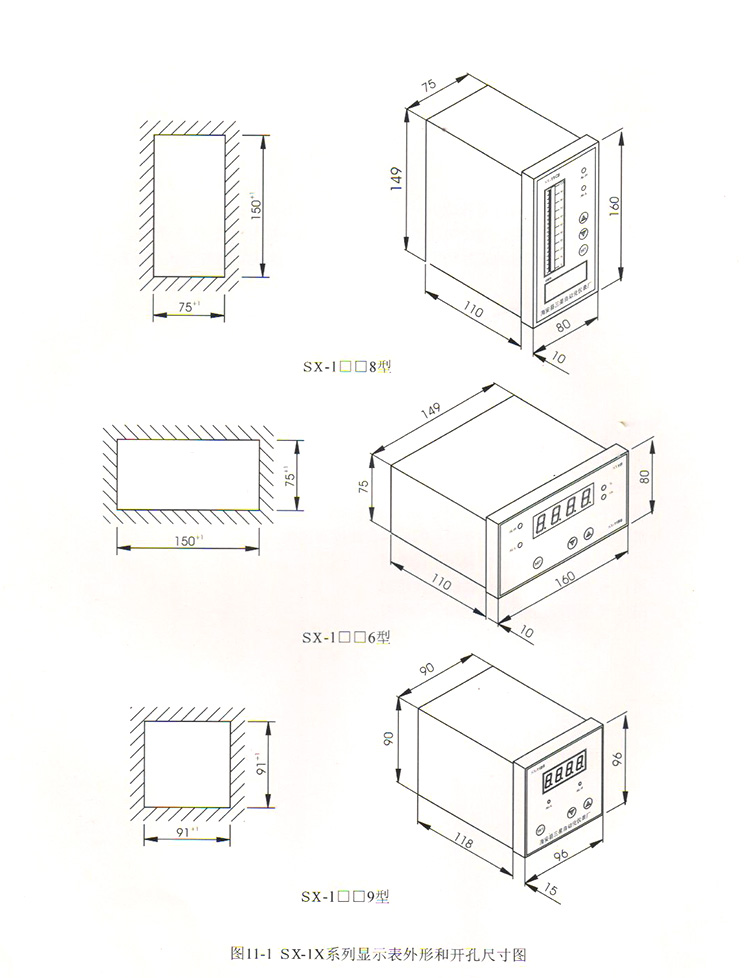

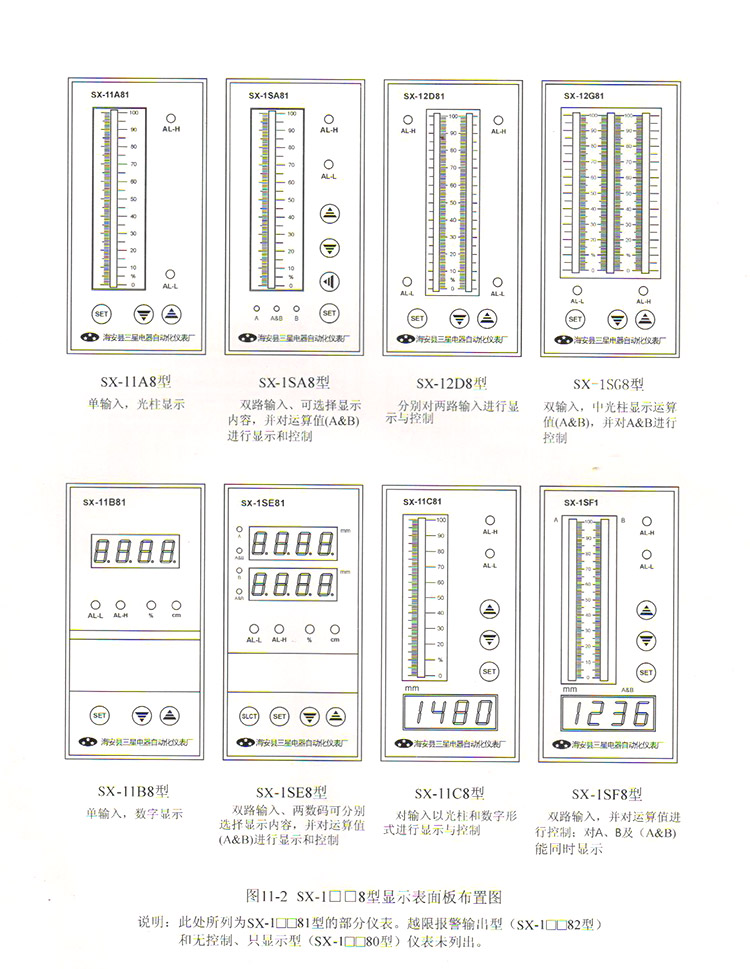

    圖11-1顯示表外形和開孔尺寸圖圖11-2外形為80×160(8型)的顯示表面板布置圖(豎式)

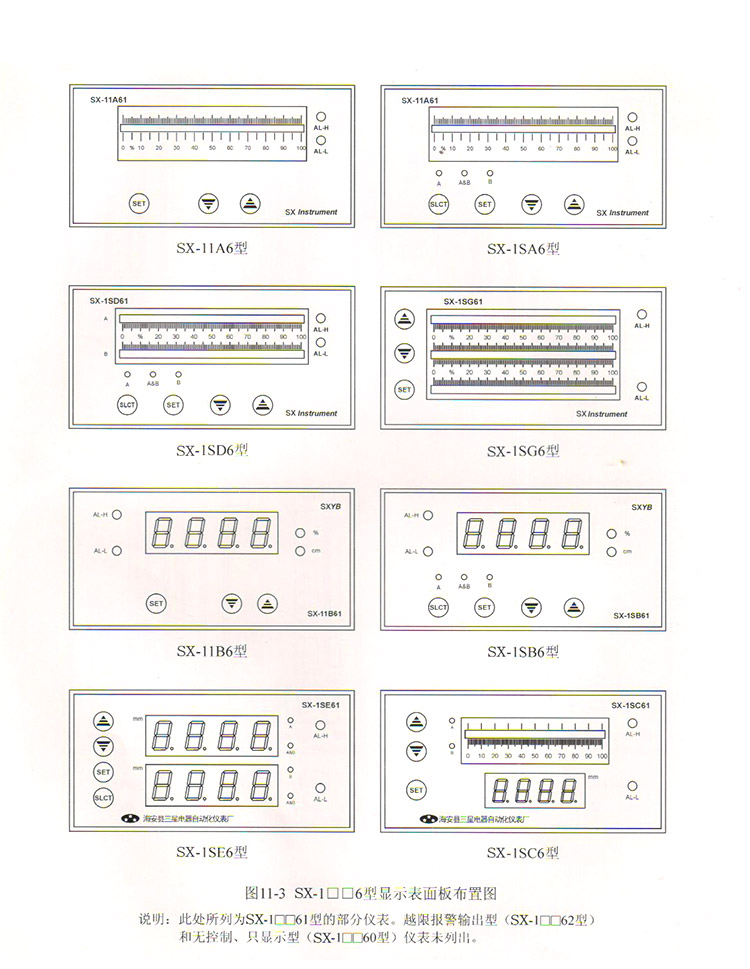

    圖11-3外形為160×80(6型)的顯示表面板布置圖(橫式)

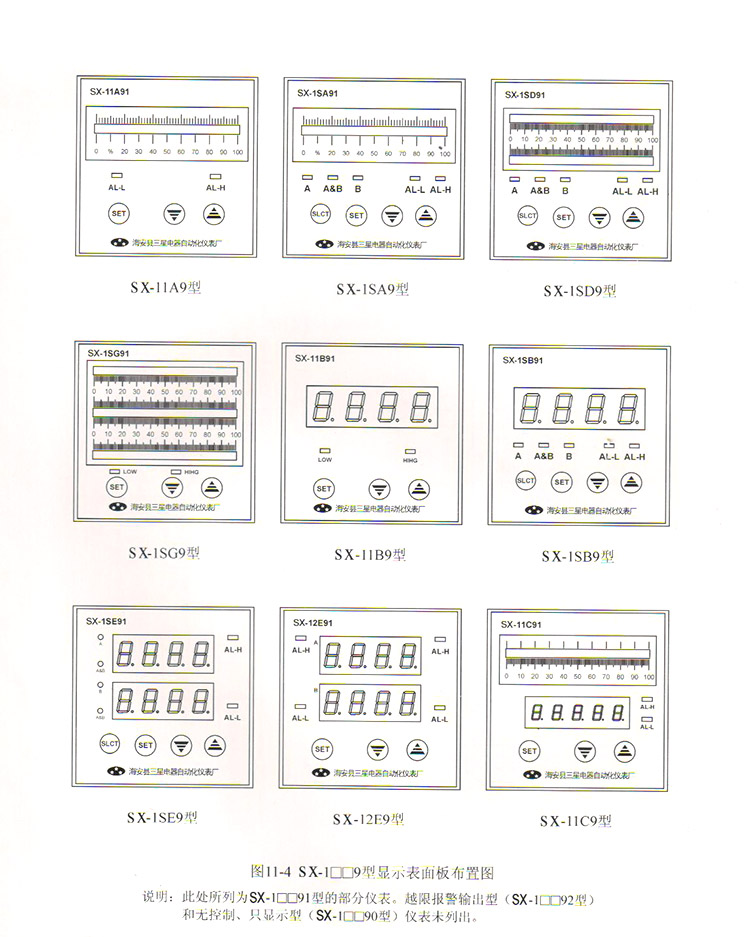

    圖11-4外形為96×96(9型)的顯示表面板布置圖

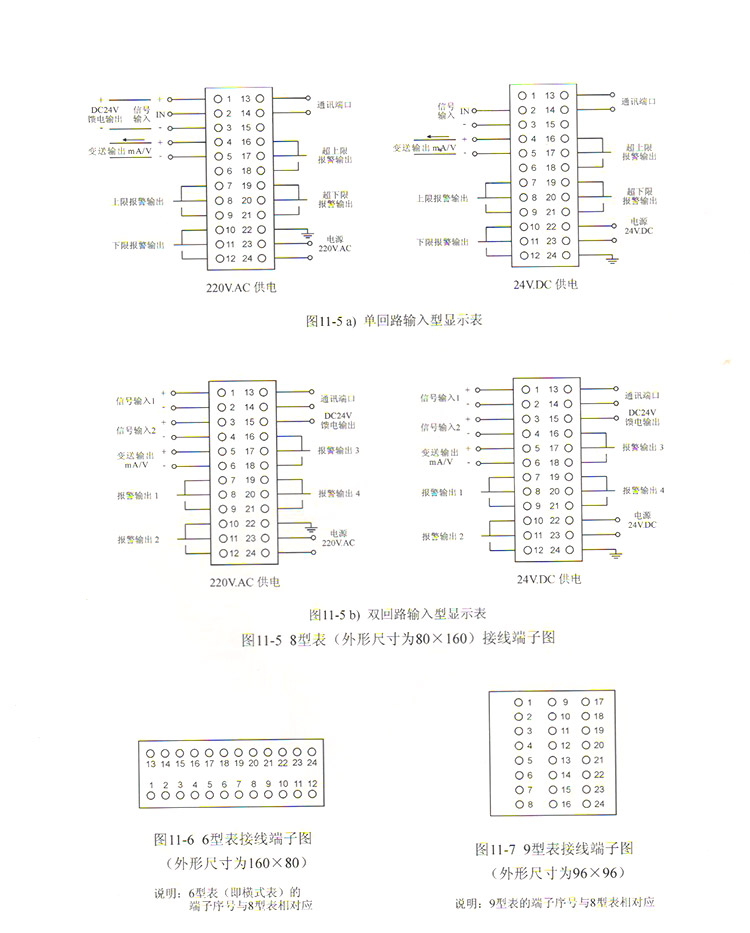

    圖11-5外形為8型的儀表端子接線圖

    圖11-6外形為6型的儀表端子接線圖

    圖11-7外形為9型的儀表端子接線圖
