FJXH 系列防麗型接線盒用于測量或控制電路中的導線、電纜的聚合與分支之間的連接。它適用于露天布置，能承受暴雨的襲擊。FJXH1型為普通型,設有機械的電纜卡頭，將進出電纜固定在接線合上。

      FJXH12型為密封型，設有密封式(熱縮管)電纜卡頭，以便將進出電纜固定在接線合上。FXEW型是在FXH1型、FJXH2型的基礎上配有熱電偶冷端補償器，用于熱電偶的聯接處,補償由環境溫度引起的熱電偶誤差。本廠采用0℃補償法，用于電、化工廠、治金廠等工業中鍋爐、汽機巡檢中補償之用。

主要技術性能

      1、絕緣強度環境溫度20℃±5℃，相對濕度為80%時,能承受交流電壓220V50Hz的正弦波歷時1分鐘的耐壓試驗。

      2、絕緣電阻環境溫度不高于35℃，相對濕度不大于85%時，導電部分與売體的絕緣電阻不低于10M

      3、防雨性能盒蓋緊固后,用淋雨裝置，由上而下，并與水平成45角從四周向盒體噴射，歷時24小時，盒體四周內壁的試紙不允許變色。

      4、補償器

      供電電源：220V.AC，50Hz

      變壓器功率：3W

      分度號：E、T、S、J

      結構與安裝見圖15-1、15-2、15-3、表15-1、15-2、15-3。

      FJXH系列接線盒用1.5mm的鋼板彎制、焊接而成。盒體和盒蓋用螺釘緊固,結合面處有的密封結構，能承受暴雨的襲擊。接線盒下方有數量的電纜卡頭，以便緊固引出引入的電纜或?qū)Ь€。卡頭的內徑可以伸縮，因此一個電纜卡頭能適應多種規格的電纜，如型號為KVV29、EVV21等電纜，從4芯到18芯均可適用?？^最小內徑為10mm,******內徑為23mm。如果接線盒的引出或引進是導線,可將導線綁成一束便可固定，但線束的直徑不得小于10mm或大于23mm。

      在安裝時，接線盒底面左右兩端有兩個耳環,可用兩只M10的螺釘固定在支架或水泥柱上。并且電纜卡頭向下。

      訂貨須知

      1、訂貨時必須注明型號、規格、數量

      2、本廠接受特殊訂貨

      3、若需訂溫度補償型,需注明熱電偶分度號

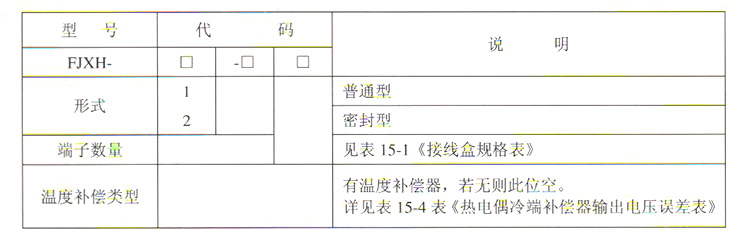

      溫度補償型接線盒訂貨型號示例：FJXH1-12KFXH2-30E等

      附圖表:

      表15-1接線盒規格表

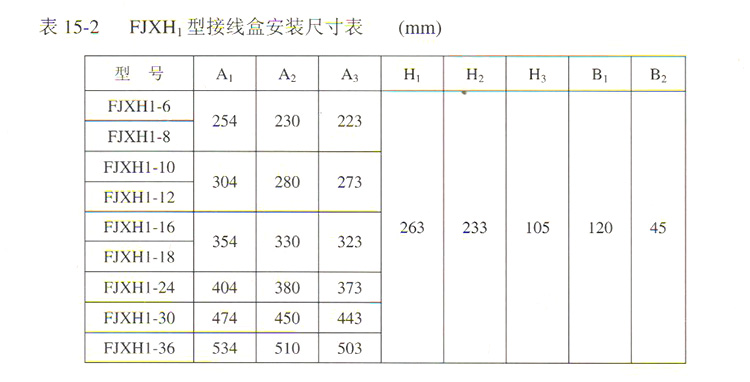

      表15-2FXH1型接線盒安裝尺寸表表15-3FJXH2型接線盒安裝尺寸表

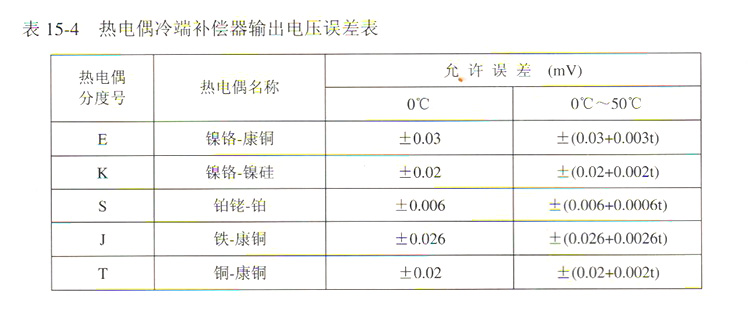

      表15-4熱電偶冷端補償器輸出電壓誤差表

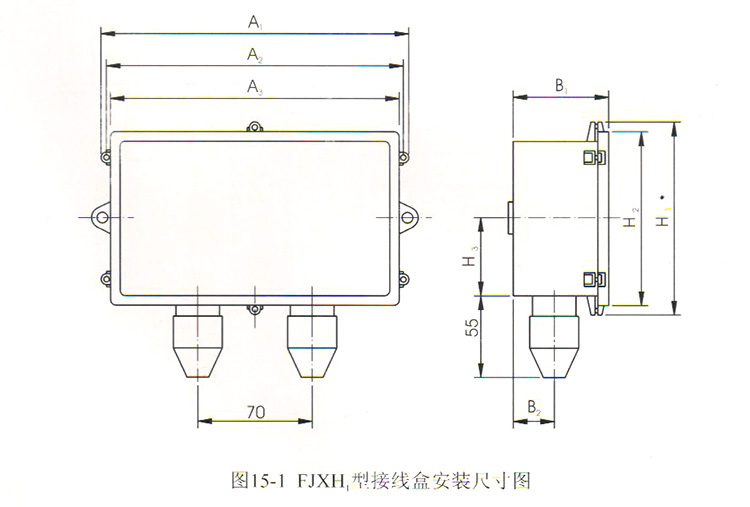

      圖15-1FJXH1型接線盒安裝尺寸圖

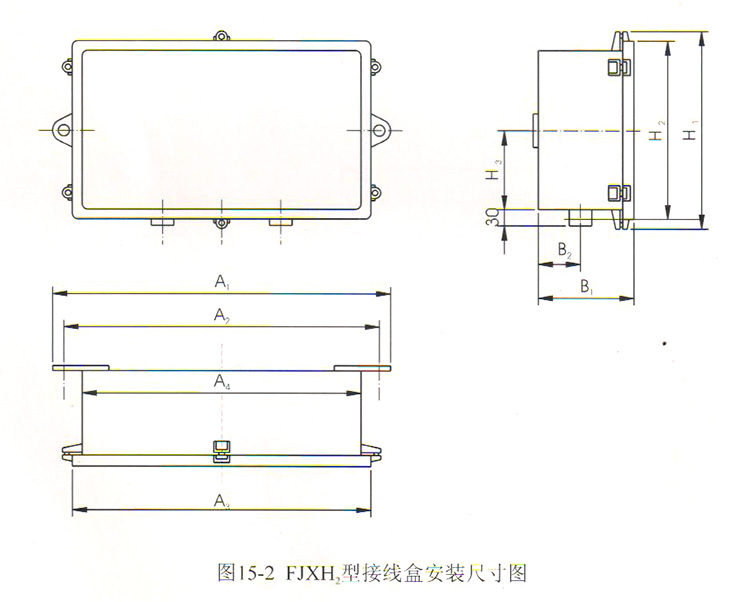

      圖15-2FJXH2型接線盒安裝尺寸圖

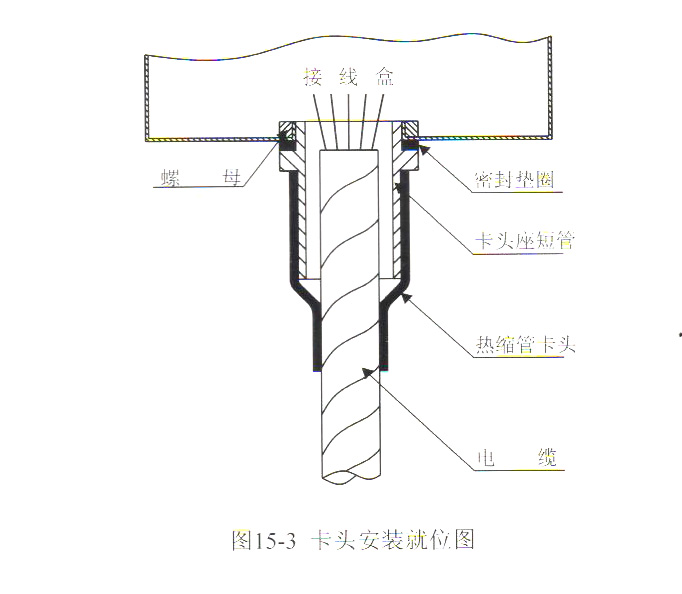

      圖15-3卡頭安裝就位圖
