概述

       XF-10型固定式封閉動力配電箱用于發電廠變電站及工礦企業，交流頻率50Hz,額定電壓380V以下的電力系統，作為動力配電、照明配電和控制用。

       該配電箱為戶內保護式，箱體由異型鋼管及薄鋼板組裝而成。XF-10型固定式封閉動力配電箱用新型號元器件，具有結構緊湊，檢修方便，線路方案可以靈活選擇等特點。

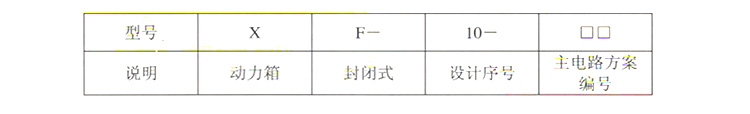

型號

箱體外形及安裝尺寸

       見圖24-1

訂貨須知

       1.寫明型號規格及數量。

       2.按所選方案及主要電器開關的額定電流值，列出電器明細表、元件型號。

       3.注明主母線規格。

       4.本公司接受用戶規格訂貨,若為要求的非標方案，須提供一次線路圖。

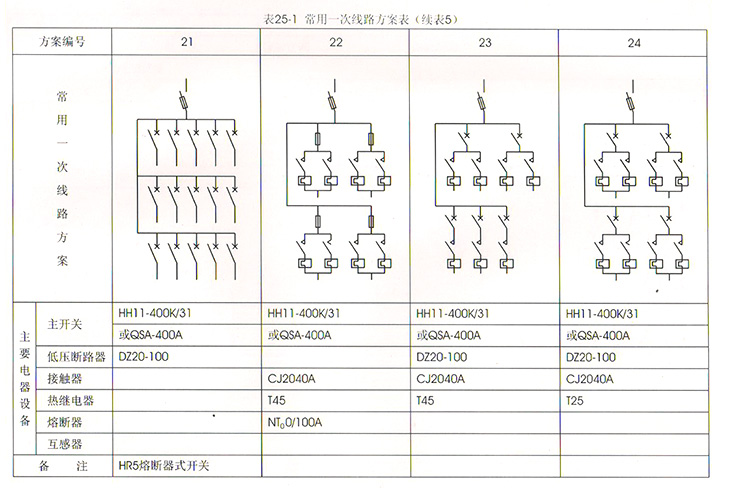

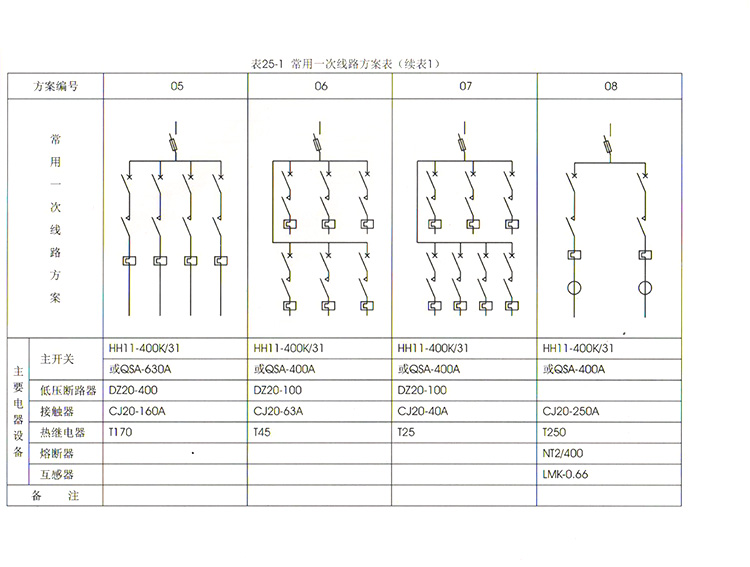

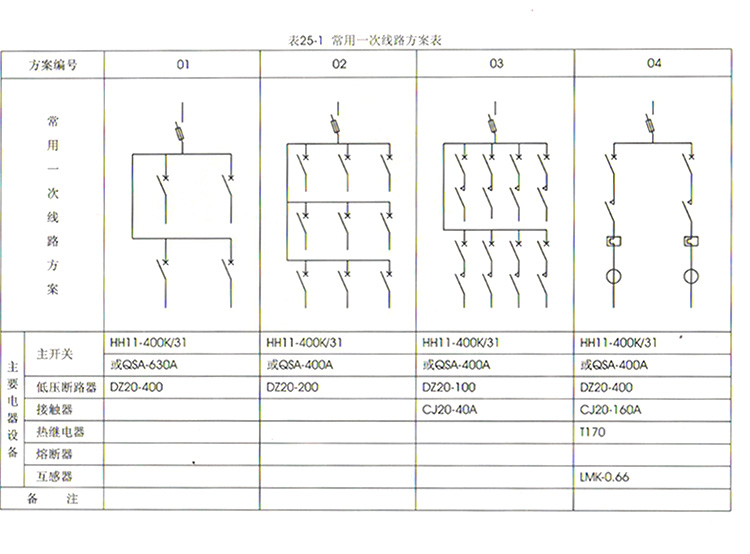

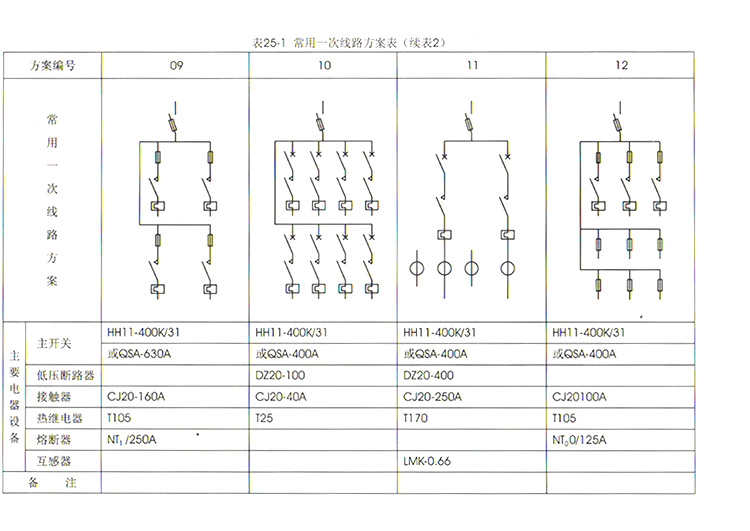

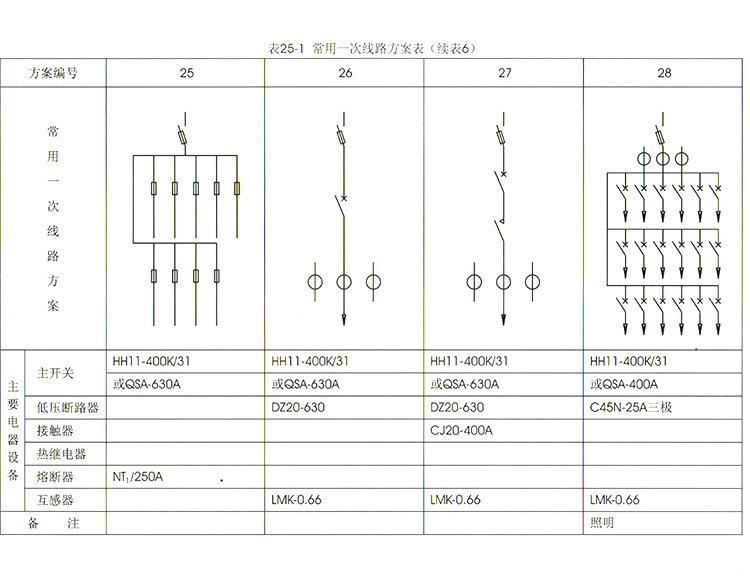

附圖表：圖24-1外形尺寸圖表25-1常用一次線路方案表常用一次線路方案表(續表1~6)
