概述

      XM96系列照明配電箱用于高層建筑、工業廠房、住宅、公寓、科研試驗樓、交通、電訊、娛樂中心等所。該系列產品集裝飾與實用性于一體。可用于單相或三相的交流電源的照明線路上。該系列產品箱體采用冷軋薄鋼板制成，經噴塑防腐處理。分路開關選用C45、C45N小型斷路保抑器,具有體積小、分?jǐn)嗄芰Ω?6000A)等優點。

型號

主要技術性能

      額定工作電源：220V或380V，50Hz額定工作電流：總輸入電流不超過100A

      單回路輸出電流：不超過60A

      海拔高度＜2000m

      環境溫度：-5~+40℃

      相對濕度：≤90%

      工作場所：無激烈震動、顛簸、垂直傾斜度<5°的場所無爆炸危險和無腐蝕性氣體的場所

訂貨須知

      訂貨時，用戶提供以下各項：

      1、照明配電箱的全型號及所需臺數

      型號舉例：

      XRM96-60-6/0T  1臺  琥珀色錘紋

      該型號為嵌墻式照明配電箱(若為懸掛式,則為XXM96-60-6/0T)1臺，總額定電流為60A，配單相輸出回路為6回路，不配三相輸出回路，有接母線標記，箱體顏色為錘紋琥珀色

      2、提供相應開關的型號規格或線路圖

      3、箱體顏色一般為淺灰色,用戶如需其它顏色應注明

      4、本廠可按配電線路圖為擁護制作非標配電箱

      附圖表：

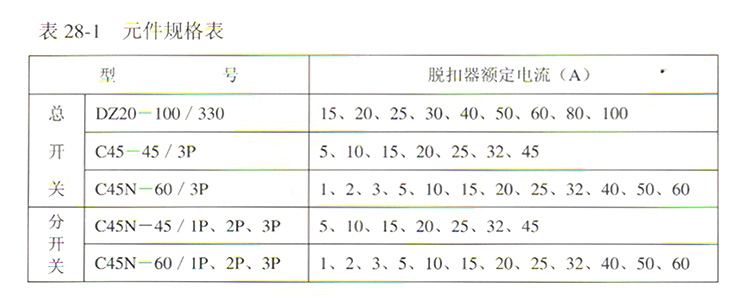

      表28-1  元件規格表

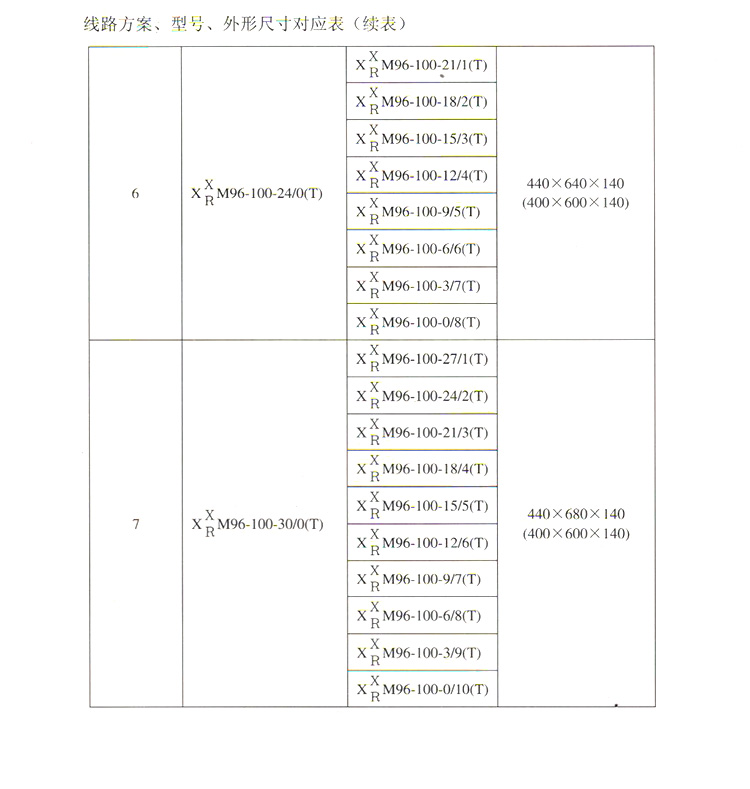

      表28-2  線路方案、型號、外形尺寸對應表

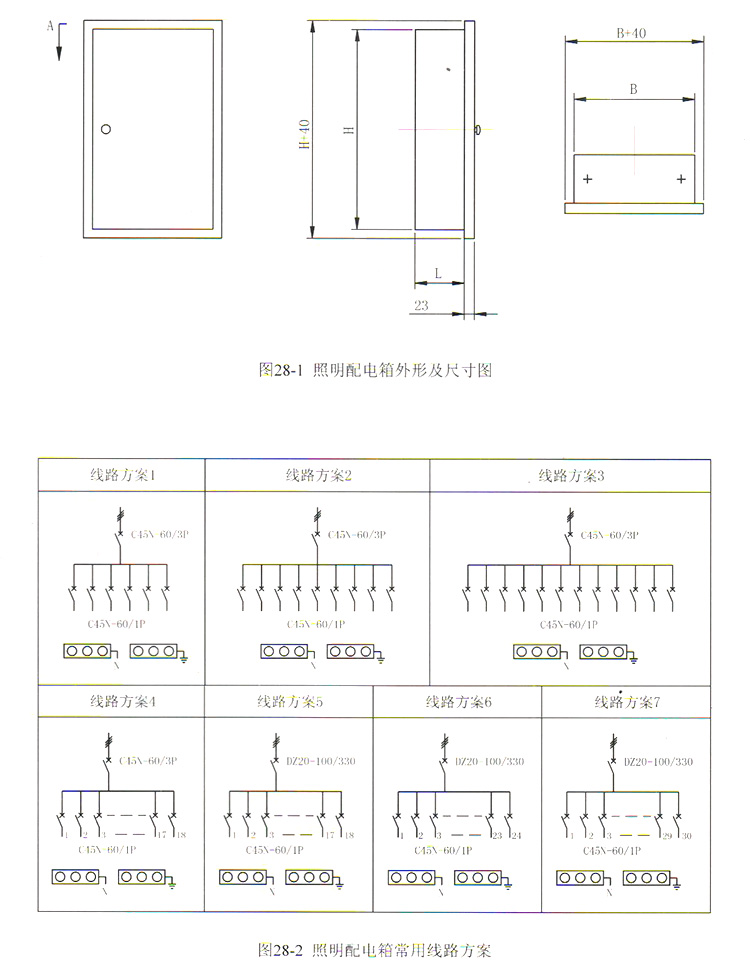

      表28-1  外形圖

      表28-2  常用線路方案圖
